在钣金成形仿真与模具设计过程中，“回弹”问题一直是一个无法忽视的技术难点。尤其在高强度钢板、复杂曲面零件制造中，回弹现象会导致产品成型精度降低、尺寸偏差超限，甚至模具返修成本上升。作为业界广泛使用的冲压成形模拟工具，AutoForm提供了一整套针对回弹预测与补偿的方案。那么，AutoForm回弹补偿设置应该怎么做？遇到误差偏大的情况时，AutoForm回弹值怎么调整？本文将从实际操作出发，系统解析其设置逻辑、关键参数以及优化思路。
一、AutoForm回弹补偿设置
AutoForm的回弹补偿功能，是通过有限元模拟来预测材料回弹行为，再将偏移值反向施加于模面，形成补偿后的模具几何，从而提高最终产品的尺寸精度。
1、回弹分析的前置准备
在进入补偿设置前，必须完成一次完整的成形模拟流程：
准确建立零件模型和工艺流程（成形、修边、回弹）
材料属性需完整，特别是应力应变曲线与弹性模量
网格划分精度要控制好，建议对回弹敏感区域加密
只有在仿真结果具备可信度的前提下，回弹补偿才有意义。
2、启用回弹补偿功能模块
在AutoForm中进行回弹补偿通常有两个入口：
通过“Compensation”模块：这是标准补偿流程，建议使用
通过Tool Compensation工具栏直接操作补偿曲面：适合做局部迭代修正
在Compensation模块中，系统会读取回弹仿真后的节点位移，然后自动生成新的补偿面。
3、设置补偿策略
AutoForm支持多种补偿方式：
全局补偿：对整个模面进行统一的回弹修正，适合简单零件
局部补偿：仅对偏差过大的区域施加补偿量，控制更精确
多轮补偿：递进式补偿方案，每轮补偿后再进行仿真预测，持续迭代至误差达标
用户可以在补偿设置中勾选“Iterative compensation”选项，并设定最大迭代次数和误差阈值。
4、模面更新与验证
完成补偿后，AutoForm会生成一组新的模具面（通常为补偿后的Punch或Die）。用户需：
将补偿面导出用于实际模具加工
使用新模面重新仿真，以验证回弹是否被有效抵消
若仿真结果仍存在偏差，则可手动或继续迭代补偿
这个过程是闭环控制的关键环节，不能忽视。
二、AutoForm回弹值怎么调整
当补偿结果不理想时，常常需要手动干预或微调回弹值，以保证零件成型精度。
1、查看关键位置的回弹数据
在回弹仿真结果界面中：
使用“Displacement”视图可以查看各点的回弹量
配合断面工具（Section）和“Comparison with nominal”功能，分析回弹集中区域
特别注意转角、R角、加强筋这些位置，通常是回弹集中区
2、手动设置补偿值的方法
AutoForm允许用户在某些区域指定固定的补偿值，操作如下：
打开Tool Compensation工具
选择“Direct compensation”模式
在模型表面绘制选区，对应点输入目标补偿距离（可为正值或负值）
应用后系统会自动生成补偿后的模面
适合应对单点或局部高回弹的情况，提升局部成形精度。
3、修改回弹仿真参数
如果发现整体回弹偏差较大，可能和以下参数设置有关：
材料模型：确保使用了弹塑性模型，并带有合理的应力应变曲线
残余应力释放方式：默认方式可能释放不足或过多，应尝试切换Release All vs Step-wise等策略
回弹分析步骤设置：步数过少、时长不足会导致计算不充分
这些参数都在“Springback”设置面板中调整，建议逐项测试以优化结果。
4、多轮迭代与误差控制
在设置补偿时，可以设定“目标误差”与“最大补偿幅度”：
通常目标误差设为0.1mm以内，便于控制加工精度
每轮补偿不应超过材料成形极限，防止模面变形异常
AutoForm的多轮补偿可以自动计算与更新模面，用户仅需监控误差收敛趋势即可。
三、如何提升AutoForm回弹控制的整体效率
除了常规的补偿设置与回弹值调整，合理的整体仿真策略也能显著提升效率与精度。以下是一些实用建议：
1、引入补强结构控制回弹
在零件设计阶段可引入加强筋、局部凹陷等特征，以增加成型刚性，从根源上减少回弹趋势。
2、材料替代优化
对比不同批次钢材的回弹特性，选择回弹更小、弹性模量更稳定的材料，有助于提高可控性。
3、模具刚性增强设计
模具结构若存在变形，也会影响回弹预测准确性。增加模具厚度、支撑结构，有助于获得更接近实物的仿真结果。
4、数据驱动的回弹预估
可考虑结合试模数据，建立数据回归模型，作为AutoForm回弹结果的修正依据，实现更精细的补偿迭代。
5、与CAD软件协同设计

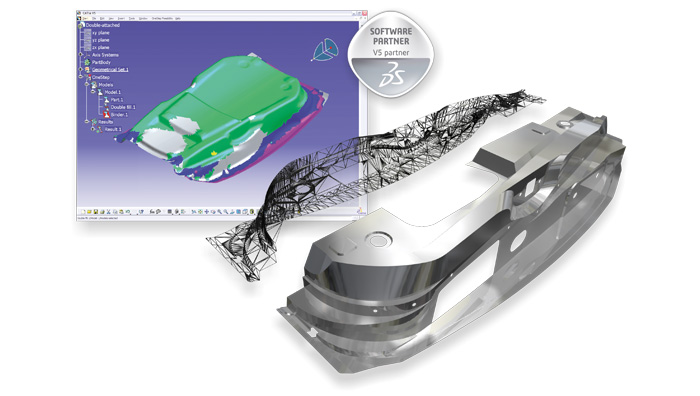

AutoForm的补偿模面可导入CATIA、NX等CAD平台，进行精度检查与模面调整，提升建模一致性和后续模具加工精度。
总结
通过这些策略的结合使用，可以最大限度减少因回弹导致的质量问题，降低模具反复修改次数，从而节省开发周期与成本。
